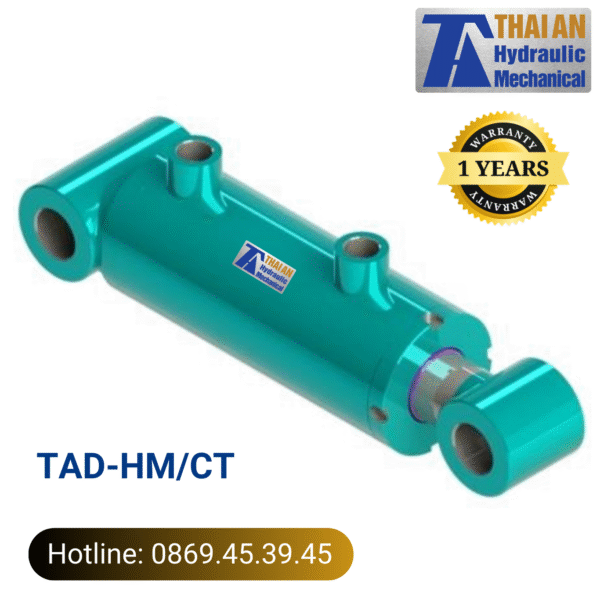

TAD HM/CT

1. GIỚI THIỆU VỀ TAD SERIES – XILANH THỦY LỰC THÁI AN

          Xilanh thủy lực TAD – niềm tự hào của Thủy Lực Thái An, được sản xuất 100% tại Việt Nam với tiêu chuẩn chất lượng quốc tế. Sản phẩm là sự kết hợp giữa kỹ thuật cơ khí thủy lực tiên tiến, đội ngũ kỹ sư giàu kinh nghiệm và dây chuyền gia công chính xác.

          Với khả năng chịu áp lực lớn, vận hành ổn định và tuổi thọ vượt trội, TAD Series đáp ứng hoàn hảo cho hầu hết các ứng dụng, hệ thống công nghiệp đòi hỏi hiệu suất cao và liên tục. Thiết kế đa dạng và tối ưu giúp lắp đặt dễ dàng, bảo trì thuận tiện, giảm thời gian dừng máy và chi phí vận hành.

          Mỗi sản phẩm Xilanh Thủy lực Thái An đều được kiểm định nghiêm ngặt trước khi xuất xưởng, đảm bảo an toàn và độ tin cậy tối đa. Dù trong môi trường khắc nghiệt hay ứng dụng đặc thù, xilanh TAD Series vẫn duy trì sức mạnh và độ chính xác ổn định.

          Lựa chọn Xilanh thủy lực Thái An – TAD Series chính là đầu tư vào giải pháp bền vững, hiệu quả và chuyên nghiệp cho doanh nghiệp của bạn.

BẢNG TÍNH CHỌN KÍCH THƯỚC XILANH THỦY LỰC

2. Các thông số cơ bản của xilanh thủy lực TAD HM/CT

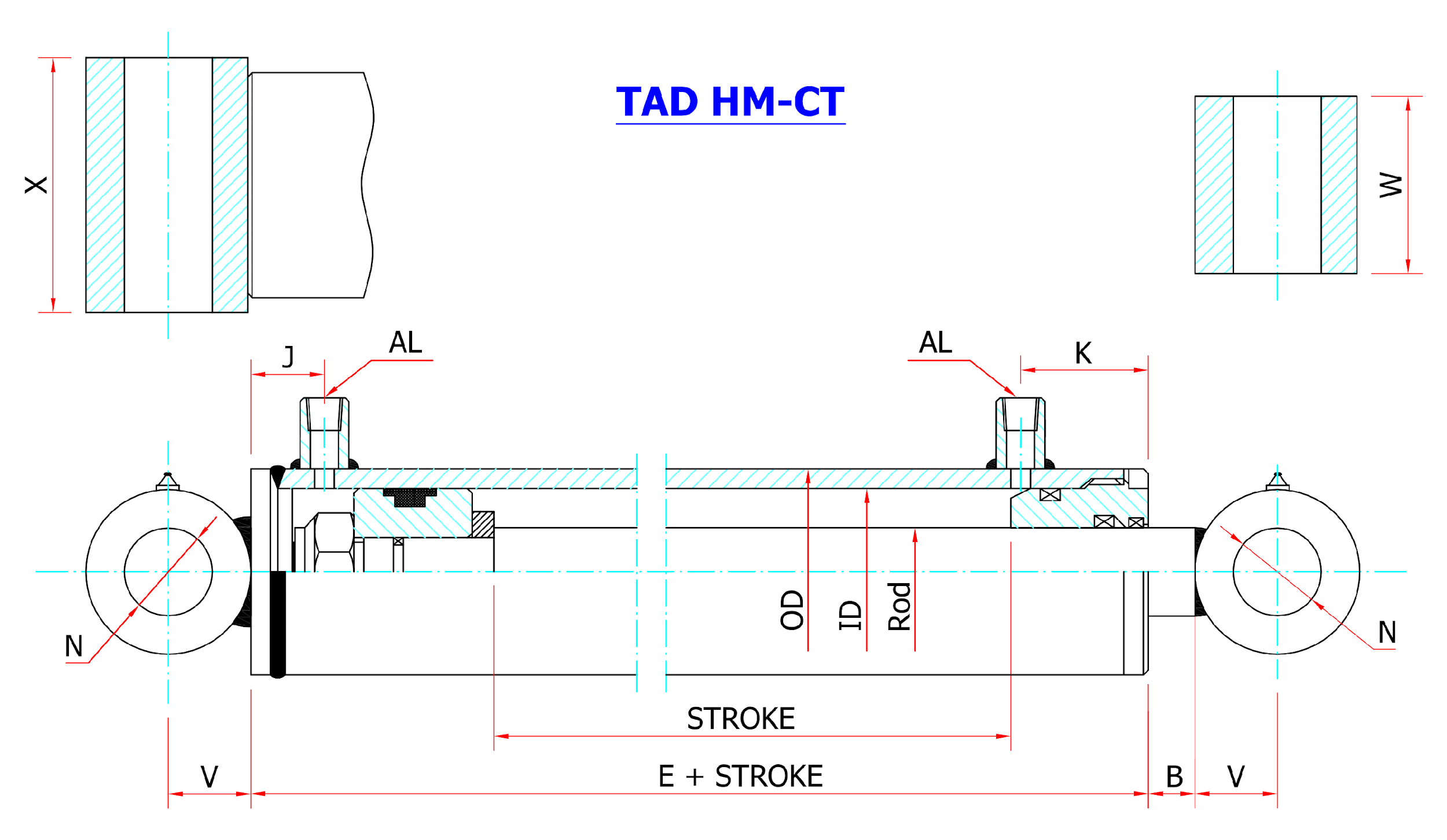

a. Bảng các kích thước tiêu chuẩn của Xilanh thủy lực Thái An – TAD Series

b. Thông số kỹ thuật chính

Thương hiệu	Thái An Hydraulic
Xuất xứ	Việt Nam
Màu sắc	Đen, Xanh, Xám
Kiểu xi lanh	TAD HM
Đường kính ống ØD* (Bore)	40 ÷ 200 mm.
Đường kính cần xi lanh Ød** (Piston rod)	20 ÷ 160 mm
Hành trình xi lanh ST*** Max (Stroke length)	7.000 mm
Áp suất làm việc lớn nhất **** (Max working pressure)	350 Bar.
Tốc độ làm việc max ***** (Speed)	0,5 m/s
Nhiệt độ làm việc (Temperature)	– 25 ÷ 80 Độ C.
Tải xuống Catalogue kích thước xi lanh	TẠI ĐÂY

* Tiêu chuẩn ống xi lanh:

• Tiêu chuẩn sản xuất: EN 10305-1 (tương đương DIN 2391).
• Sai số độ dày ống: ± 7,5%.
• Dung sai đường kính trong ống: ISO H8.
• Độ bóng bề mặt làm việc: Ra < 0,2 µm // Rt < 3 µm.

** Tiêu chuẩn cần xi lanh:

• Bề dày lớp mạ Chrome: 20 ÷ 25 µm
• Dung sai đường kính cần: ISO f7
• Độ bóng bề mặt: Ra < 0,2 µm; Rt < 3 µm
• Đạt thử nghiệm 200 giờ với nước biển.

*** Với xi lanh hành trình dài hơn cần liên hệ trực tiếp với Thủy lực Thái An để được tư vấn. Xilanh hành trình dài với lực đẩy lớn cần được tính toán cẩn thận để tránh tình trạng cần xi lanh bị cong.
**** Áp suất này chỉ nên được duy trì tức thời chứ không liên tục. Để đảm bảo tuổi thọ xilanh, áp suất làm việc liên tục chỉ nên duy trì ở mức tối đa là 160 bar.
***** Giá trị này phụ thuộc vào đường dầu kết nối xilanh, gioăng sử dụng trong thiết kế xilanh.

          Đối với những yêu cầu đặc biệt khác của xilanh, VD: Kích thước lớn; tốc độ cao; áp suất lớn; môi trường nhiệt độ cao; giữ tải tĩnh… Quý khách vui lòng liên hệ Thủy Lực Thái An để được tư vấn và hỗ trợ.

Download Catalogue TAD Series – Xilanh thủy lực Thái An

3. MÃ SẢN PHẨM XILANH THỦY LỰC TIÊU CHUẨN THÁI AN

1. Kiểu xilanh TAD = Xilanh tác động 2 chiều TAS = Xilanh tác động 1 chiều TADR = Xilanh kép 2 đầu cần	6. Chiều dài hành trình xilanh – Stroke 10 ÷ 12.000 (mm)
	7. Kiểu ren lỗ kết nối ống dầu R = Ren tiêu chuẩn BSPT (ren côn) G = Ren tiêu chuẩn BSPP (ren trụ) M = Ren tiêu chuẩn hệ mét
2. Kiểu lắp trên thân xilanh MP5 = Bi cầu ở đáy MF3 = Bích tròn ở đầu MF4 = Bích tròn ở đáy MT1 = 2 chốt trụ ở đầu MT2 = 2 chốt trụ ở đáy MT4 = 2 chốt trụ ở giữa MP3 = Đáy ắc bạc HM = Ống trụ ở đáy HR = Lỗ trụ ở đáy PF = Xylanh chân chống
	8. Vị trí đường dầu ở đầu xilanh Nhìn theo hướng từ đầu cần xilanh
	9. Vị trí đường dầu ở đáy xilanh Nhìn theo hướng từ đầu cần xilanh
3. Kiểu lắp đầu cần xilanh RB = Đầu lắp bi cầu RT = Đầu ắc khớp trụ RC = Đầu lắp chữ U (2 tai lỗ trụ) CT = Ống trụ tròn đầu cần TS = Đầu tiện ren ngoài TH = Đầu có lỗ Taro ren trong CB = Đầu chân chống 1 (dày) CF = Đầu chân chống 2 (dẹt)
	10. Giảm chấn cho xilanh (Để trống) = Không có giảm chấn E1 = Giảm chấn ở đầu E2 = Giảm chấn ở đáy E2 = Giảm chấn ở cả 2 đầu
	11. Gioăng đặc biệt cho xilanh (Để trống) = Gioăng tiêu chuẩn L = Gioăng giảm ma sát S = Gioăng chịu nhiệt và giảm ma sát B = Gioăng giữ áp tĩnh
4. Đường kính piston xilanh 40 ÷ 1.000 (mm)
5. Đường kính cần xilanh 20 ÷ 400 (mm)	12. Xả khí cho xilanh (Để trống) = Không có đường xả khí A = Có đường xả khí (xả air)

4. Một số hình ảnh thực tế về sản phẩm Xilanh thủy lực của Thủy lực Thái An

Hình 1: Gia công – Chế tạo Xilanh thủy lực 400 Tấn

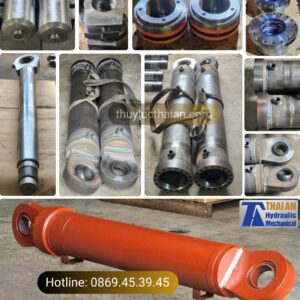

Hình 2: Sản phẩm của một số công đoạn sản xuất Xilanh thủy lực Thái An

Hình 3: Xilanh thủy lực TAD Series

Hình 4: Xilanh thủy lực TAD Series

Hình 5: Gia công – Lắp đặt Xilanh tầng thủy lực một chiều TATS Series tại Ninh Thuận

Hình 6: Xilanh tầng thủy lực một chiều TATS Series

Hình 7: Xilanh thủy lực TAD Series

Hình 8: Xilanh thủy lực TAD Series

Hình 9: Gia công – Lắp đặt Hệ thống Trạm nguồn và Xilanh tầng thủy lực một chiều TATS Series tại Quảng Ngãi

Hình 10: Gia công – Lắp đặt Hệ thống Trạm nguồn và Xilanh thủy lực TAD Series

Hình 11: Gia công – Lắp đặt Hệ thống Trạm nguồn và Xilanh thủy lực TAD Series

Hình 12: Gia công, chế tạo, bàn giao xilanh thủy lực 500 Tấn – TAD Series

Hình 13: Xilanh tầng thủy lực Thái An sử dụng trong Xe Cuốn Ép Chở Rác – TAT Series

          Xilanh thủy lực Thái An – dấu ấn Việt trên mọi công trình.
